地埋式電纜分支箱

在電力電纜配電系統中，電纜對接箱以靈活、經濟、可靠的方式實現電力電纜的互聯與對接。10KV地埋式電纜對接箱安裝后，整個配電電纜網絡實現全絕緣、全密封、全屏蔽，從而大大降低線路故障率。地埋式電纜對接箱以其簡單、方便、靈活的聯結組合方式，在許多場合下可代替電纜中間接..

立即咨詢

產品介紹

產品概述
主要功能
技術參數

在電力電纜配電系統中，電纜對接箱以靈活、經濟、可靠的方式實現電力電纜的互聯與對接。10KV地埋式電纜對接箱安裝后，整個配電電纜網絡實現全絕緣、全密封、全屏蔽，從而大大降低線路故障率。地埋式電纜對接箱以其簡單、方便、靈活的聯結組合方式，在許多場合下可代替電纜中間接頭，提高電纜連接的可靠性。地埋式電纜對接箱安裝在電纜溝中，可節省設備和工程的投資，并大大提高供電的可靠性，可使用于鐵道電氣化、商業中心，工業園區及城市密集區。

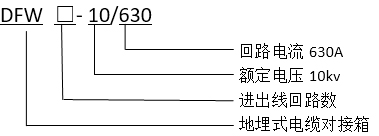

DFM□-10/630地埋式電纜對接箱箱體采用優質不銹鋼材料制作而成，匯流排采用絕緣橫向雙通母牌，電纜采用螺栓式可分離連接器進行連接，雙通母牌套管接口和可分離連接器符合EN50180/50181、DIN47636標準。
當進出線為單芯電纜時，DFM□-10/630地埋式對接箱電纜終端處還可以加裝電纜護層保護器，實現單芯電纜金屬護層的分段單端接地，并可有效減少電纜損耗，提高送電能力，保護電纜護層免遭感應過電壓擊穿。

1.地埋式安裝、結構緊湊、經濟適用；
2.全絕緣、全密封、全屏蔽結構、不需要外部絕緣距離，可靠保證人身安全；
3.防塵防潮、抗洪水、耐腐蝕、免維護、適合任何惡劣環境；
4.可替代中間接頭（直通接頭），維護和擴展方便；
5.可選配短路故障指示器，便于迅速查找電纜故障；
6.可選配組合式電纜護層保護器，替代絕緣接頭；
7.箱體具有耐老化，耐腐蝕，美觀環保等諸多優點。

技術項目	單（三）相回路
額定電壓	10
最高工作電壓	12
額定頻率（Hz）	50/60
穩定電流（A）	630
工頻耐壓	39kv/5min或42kv/1min
雷電沖擊耐壓	95
局部放電水平（pc/kv）	≤10Pc/15Kv
額定熱穩定電流（kA/s）	20/2
額定動穩定電流（A）	50
回路電阻（μΩ）	≤40
