產品概述：
20世紀九十年代以來，隨著城市化進程的加快和供配電可靠性要求的不斷提高，城市架空線路逐步向地下電纜線路改造，集中式戶內開閉所逐步被分布式戶外環網開關柜代替。SF6氣體絕緣環網開關設備（也稱SF6充氣柜、C-GIS）以其不受高海拔、凝露、污穢、小動物及化學物質等外界環境影響、體積小、免維護等有點，在城市化商業中心、工業集中區、機場、高速公路等供電可靠性要求較高的配電系統中，得到了廣泛的應用。它既可可戶內或戶外單獨使用，也可集成于高低壓預裝式變電站內。
ELE系列SF6氣體絕緣環網開關設備全方面引進歐洲先進的生產設備及制造技術，實現本地生產，大大降低了制造成本，縮短了交貨周期ELE系列產品推出后深受用戶好評。
使用環境：
海拔高度
≤40000m
環境溫度
最高氣溫：+50℃，最低氣溫：-40℃最高日平均溫度不超過35℃；
環境濕度
24h相對溫度平均值不超過95%；月相對平均值不超過90%；
抗震烈度
9度
安裝環境
安裝在沒有火災，爆炸或劇烈震動，通風良好，無腐蝕性氣體的場所；

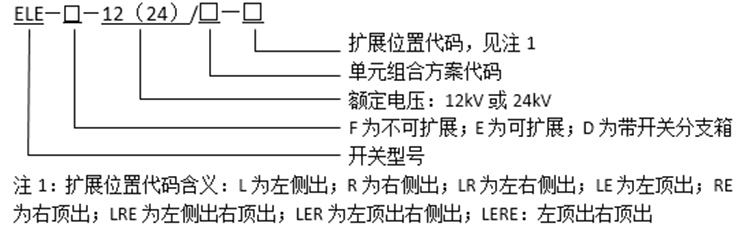

編號代碼說明：
|
部件 |
項目 |
單位 |
負荷開關單元 |
組合電器單元 |
斷路器單元 |
|
開 關 單 元 |
額定電壓 |
kV |
12/24 |
12/24 |
12/24 |
|
額定頻率 |
Hz |
50 |
50 |
50 |
|
|
額定電流 |
A |
630 |
取決于熔斷器 電流額定值 |
630 |
|
|
額定絕緣水平 1min工頻耐壓:相間及相對地 斷口間 控制和輔助回路 雷電沖擊耐壓:相間及相對地 斷口間 |
kV |
42/65 48/79 2/2 75/125 85/145 |
42/65 48/79 2/2 75/125 85/145 |
42/65 48/79 2/2 75/125 85/145 |
|
|
零表壓試驗 |
- |
通過 |
通過 |
通過 |
|
|
額定短時耐受電流（r.m.s） |
kA |
20/4S/20/3s |
- |
20/4S/20/4s |
|
|
額定峰值耐受電流 |
kA |
63 |
- |
63 |
|
|
額定短路關合電流 |
kA |
50或63 |
受限于高壓熔斷器 |
50 |
|
|
額定短路開斷電流 |
kA |
- |
受限于高壓熔斷器 |
20/20 |
|
|
額定轉移電流 |
A |
- |
1750/1400 |
- |
|
|
額定有功負載開斷電流 |
A |
630 |
- |
- |
|
|
額定閉環開斷電流 |
A |
630 |
- |
630 |
|
|
機械壽命 負荷開關/斷路器 隔離/接地開關 |
次 |
5000 5000 |
5000 5000 |
10000 5000 |
|
|
回路電阻 |
μΩ |
≤120 |
- |
≤120 |
|
|
充氣壓力 額定充氣壓力（20℃時表壓） 最低充氣壓力（20℃時表壓） |
bar |
1.3 1.2 |
1.3 1.2 |
1.3 1.2 |
|
|
氣體年相對泄露率 |
% |
≤0.05 |
≤0.05 |
≤0.05 |
|
|
氣箱防護等級 |
|
IP67 |
|||
以上參數滿足國家電網公司，南方電網公司以及江蘇省電力公司24kV環網開關設備II類接地系統技術規范，全面兼容不同的中性點接地方式。
備注：I類：中性點經低電阻接地系統；
II類：中性點經消弧線圈接地或不接地系統；
